Осциллограф и измерение частоты осциллографом

Ещё в двадцатом веке важным вопросом являлся вопрос о измерении частоты определённых событий. Актуальности этот вопрос не потерял и в наше время. Процесс исследования измерений событий и их частот имеет прямую связь с экономикой, разными природными явлениями, деятельностью исследователей.

Измерять частоту можно при помощи не трудных вычислений, или согласно теоретическому закону изменения частот, но в последнем случае трудно получить точный результат. Чтобы получать максимально точные данные, следует использовать измерительные приборы, которые используются для измерения частоты. Сегодня существует много таких приборов. Они предназначены для углублённого изучения частот и на максимально простое получение результата, можно выбрать дорогое и дешёвое устройство, можно подобрать объёмную установку или прибор, можно отыскать компактный вариант устройства, который можно брать с собой в командировки и поездки.

Чтобы измерять частоты принято использовать осциллограф. Это такое устройство, которое предназначается для наблюдения и исследования электрических сигналов во временной области, которая определяется периодом, при помощи визуального наблюдения графических откликов на экране прибора, либо результат записан на фотоленте, также прибор используется для измерения временных и амплитудных параметрических сигналов по графической форме. В наше время осциллографы способны разворачивать сигналы частот, диапазон которых лежит в пределах 100-1000ГГц.

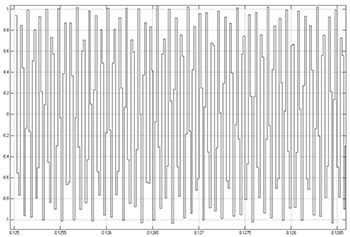

Рис.1 - Пример показаний осциллографа

Рис.2 - Пример показаний осциллографа

Колебания частот отображаются в виде графиков. Это могут быть точки или линии, всё зависит от выбранных параметров графика. Отображение частот зависит от их изменения во времени. Иногда в случае выявления внешних факторов, к примеру, в случае повышения сопротивления или если меняется напряжение.

Осциллографы 4 канала:

•
  DS4014 Цифровой запоминающий осциллограф (4 канала; 100 МГц)


  183 393 руб



  Производитель:     RIGOL Technologies, Inc.
•
  DS4024 Цифровой запоминающий осциллограф (4 канала; 200 МГц)


  225 540 руб



  Производитель:     RIGOL Technologies, Inc.
•
  DS4034 Цифровой запоминающий осциллограф (4 канала; 350 МГц)


  329 679 руб



  Производитель:     RIGOL Technologies, Inc.
•
  DS4054 Цифровой запоминающий осциллограф (4 канала; 500 МГц)


  473 319 руб



  Производитель:     RIGOL Technologies, Inc.

  Осциллограф называют универсальным, если он построен по функциональной схеме. Если осциллограф запоминающий, у него имеется трубка, чтобы накапливать заряд. Они способны сохранять изображение сигнала на длительный срок, так что они удобны как для наблюдений, так и для исследований однократных и дублирующихся нечасто сигналов.

  Скорость записи запоминающих осциллографов может составлять несколько тысяч километров в секунду. Время воспроизведения графического записанного изображения для различных моделей находится в промежутке от одной минуты до получаса. Принято считать, что запоминающие осциллографы имеют характеристику сохранять изображение в случае завершения работы устройства и при его последующей активации через несколько суток, функциональная схема запоминающего осциллографа отличается дополнительной частью – специальным блоком, который отвечает за управление режимом работы запоминающей трубки (воспроизведение изображения, запись, удаление изображения).

  Если осциллограф стробоскопический, здесь используется термин поочередного стробирования сиюминутных значений сигнала для сжатия (преобразования) его спектрального значения. В случае каждого дублирования сигнала отбирается (определяется) сиюминутное значение сигнала в конкретной временной точке. Когда поступает новый сигнал, точка отбора перемещается в соответствии с данным сигналом. Сигнал изменённый, представляющий собой огибающую мгновенных значений входного сигнала, полностью повторяет его форму.

  Протяжённость преобразованного сигнала в несколько раз превышает длительность исследуемого, следовательно, есть место сжатию спектрального значения, что также равняется соответствующему расширению полосы пропускания прибора. Если осциллограф скоростной, применяются трубки, имеющие вертикально отклоняющую систему типа «бегущая волна». Для неё характерно широкое распространение полос, результаты записываются с огромной скоростью. Скоростные осциллографы не оснащены усилителем в тракте вертикального отклонения, что позволяет проводить исследования и наблюдения не только периодические, но также однократные сигналы, протекающие мгновенно. Особенный осциллограф работает как прибор для исследования высоковольтных или телевизионных сигналов.

  Функционирование шлейфового осциллографа осуществляется таким образом. Оптическая световая система создаёт луч света, он фокусируется и оправляется на зеркало шлейфа. Когда происходит отражение от зеркальной перегородки, луч света оказывается на плёнке высокой световой чувствительности, оставляет на ней свет в виде кривой, она отображает изменение величины, которую исследуют во времени.

  Чтобы кривая развертывалась во временном промежутке, это обеспечивается посредством равного перехода носителя записи в направлении, которое находится под углом в 90 градусов (перпендикулярно) отклонению солнечного луча. Таким образом, можно заметить, что осциллографы замеряют не только показатели временные, но также амплитудные.

  Амплитудные данные показывают колебания между максимумами – высшим и низшим. За один период показателю удаётся пройти путь во времени от начальной точки до такой же точки через период по амплитуде. Подобные колебания характерны для периодических или равномерных колебаний, где частота и период не изменяются. Приборы и требуются для таких ситуаций, когда период, частота и амплитуда меняются постоянно. Приборы измерения частот требуются, чтобы держать колебания в систему под контролем, в которой и происходят данные колебания.

  Важную роль выполняют функции, доступные в измерительном приборе. Предположим, устройство с функцией воспроизведения колебаний позволит вам множество раз просматривать колебания, их амплитуды и частоты, что позволит сделать максимально точные выводы о работе системы. Кроме того, компактность важна для наблюдательской деятельности и исследовательских работ. Важно, чтобы всё находилось под рукой, чтобы не нужно было разрываться среди массы регуляторов и кнопок. На сегодняшний день в продаже есть модные и компактные приборы для измерений, они также выступают в качестве компактного компьютера. Эти устройства могут не только отслеживать колебания и частоты, они также могут показывать совершенно тривиальные вещи, к примеру, текущее время. Также имеется электронный блокнот, чтобы вести различные записи.

  Чтобы осуществлять лучший и наиболее качественный контроль, получение и сбор данных, исследователю, наблюдателю и инженеру необходимы самые качественные измерительные приборы.
