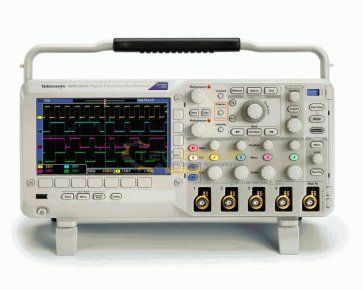

Система вертикального отклонения аналоговых каналов
|
|
Число каналов
|
4
|
|
Аналоговая полоса (-3 дБ)
|
100 МГц
|
|
Расчетное время нарастания фронта
|
3,5 нс
|
|
Аппаратное ограничение полосы пропускания
|
20 МГц
|
|
Режим входа
|
Связь по постоянному току, связь по переменному току, земля
|
|
Входное сопротивление
|
1 МОм ±2 %, 11,5 пФ ±2 пФ
|
|
Диапазон чувствительности
|
от 2 мВ/дел до 5 В/дел
|
|
Вертикальное разрешение
|
8 бит
|
|
Макс. входное напряжение
|
300 В (ср.кв.) с выбросами
|
|
Погрешность усиления постоянного напряжения (с установленным смещением 0 В)
|
±3 % для чувствительности от 10 мВ/дел до 5 В/дел, ±4 % для чувствительности от 2 мВ/дел до 5 мВ/дел
|
|
Диапазон смещения
|
|
от 2 мВ/дел до 200 мВ/дел
|
±1 В
|
|
от >200 мВ/дел до 5 В/дел
|
±25 В
|
|
Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью)
|
>100:1 на частоте
|
|
Система вертикального отклонения цифровых каналов
|
|
Число каналов
|
16 цифровых (от D15 до D0)
|
|
Пороги
|
Общая настройка для группы из 8 каналов
|
|
Выбор порога
|
TTL, CMOS, ECL, PECL, настраиваемый
|
|
Диапазон настройки порога
|
±20 В
|
|
Максимальное входное напряжение
|
±40 В
|
|
Точность установки порога
|
±(100 мВ + 3 % от установленного значения)
|
|
Максимальный динамический диапазон входного сигнала
|
80 В (ампл.) (зависит от установленного порога)
|
|
Минимальный размах напряжения
|
300 мВ (ампл.)
|
|
Входное сопротивление
|
101 кОм
|
|
Входная емкость пробника
|
8 пФ
|
|
Вертикальное разрешение
|
1 бит
|
|
Система горизонтальной развертки – аналоговые каналы
|
|
Максимальная частота дискретизации
|
1 Гвыб./с
|
|
Минимальная длительность импульса
|
7,0 нс
|
|
Максимальная длина записи (все каналы)
|
1 М точек
|
|
Максимальный интервал захвата при наивысшей частоте дискретизации (все каналы)
|
1 мс
|
|
Диапазон скорости развертки
|
от 4 нс до 100 с
|
|
Диапазон задержки развертки
|
от -10 дел до 5000 с
|
|
Диапазон сдвига между каналами
|
±100 нс
|
|
Точность развертки
|
±25 х 10-6
|
|
Система горизонтальной развертки – цифровые каналы
|
|
Максимальная частота дискретизации (при использовании любого из каналов D7-D0)
|
1 Гвыб./с (разрешение 1 нс)
|
|
Максимальная частота дискретизации (при использовании любого из каналов D15-D8)
|
500 Мвыб./с (разрешение 2 нс)
|
|
Максимальная длина записи
|
1 М точек
|
|
Минимальная длительность импульса
|
5 нс
|
|
Сдвиг каналов
|
2 нс (ном.)
|
|
Источник питания
|
|
Напряжение источника питания
|
от 100до 240 В ± 10 %.
|
|
Потребляемая мощность
|
80 Вт
|
|
Внешний источник питания
|
|
Выходное напряжение
|
12 В
|
|
Выходной ток
|
4,2 А
|
|
Потребляемая мощность
|
50 Вт.
|
|
Общие данные
|
|
Размеры
|
180х377х134
|
|
Рабочая температура
|
от 0 до +50 °C
|
|
Температура хранения
|
от -40 до +71 °C
|
|
Масса нетто
|
3,6 кг
|
|
Масса брутто
|
6,2
|
