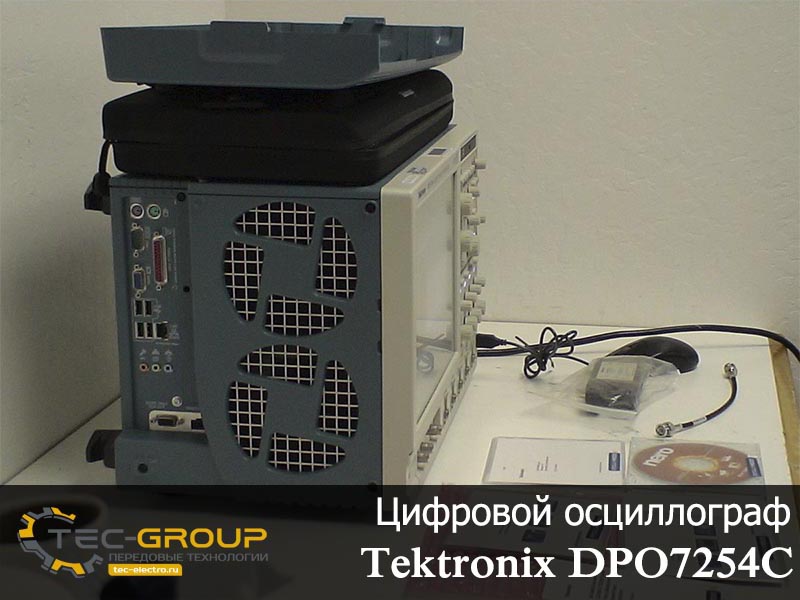

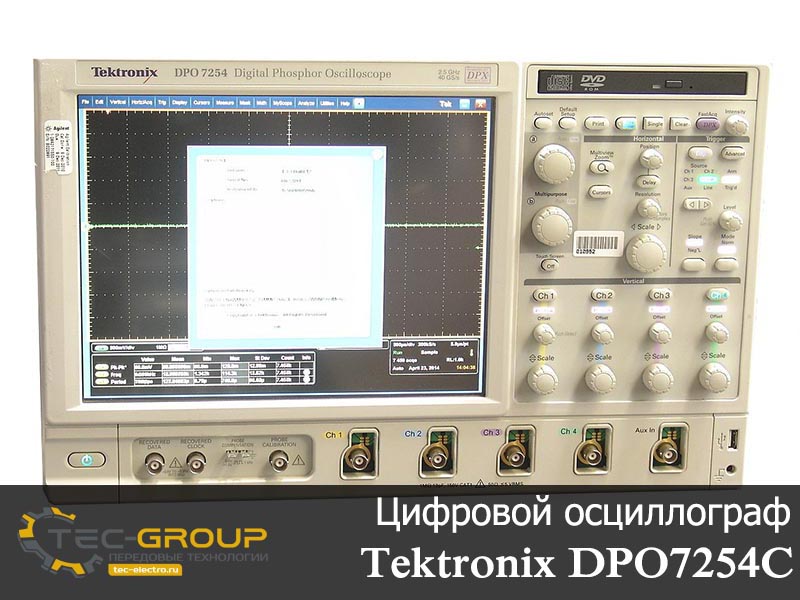

DPO7254C Осциллограф с цифровым люминофором (4 канала; 2500 МГц)


Логотип Tektronix
Цена: 2 562 000 руб
2562000 RUB
   Бесплатная доставка
  Бесплатная поверка
Производитель: Tektronix (США)
Количество каналов: 4
Пропускная полоса: 2500 МГц
  • Описание
  • Характеристики
  • Комплектация
  • Стационарный, цифровой осциллограф-анализатор.
  • Четыре канала.
  • Пропускная полоса 2,5 ГГц.
  • Дискретизационная частота 10 ГГц.
  • 10 Мб памяти на канал.
  • Функции фронтальной сихронизации, авто и однократной синхронизации, задержки и ждущей, синхронизации по видеосигналу, по условию последовательных шин, по окну, исходя из глитча, вырожденного импульса, состояния, нарушения времени становления-удержания.
  • Работает в режимах выборки, усреднения, пикового детектора, БПФ, автоизмерений, курсорных измерений.
  • Встроенный анализатор БПФ.
  • Цветной сенсорный дисплей.
  • VGA, Ethernet, RS-232, GPIB и USB-интерфейсы.

Осциллографы линейки DPO7000 можно назвать новым поколением осциллографов реального времени с наличием цифрового люминофора - ведь это лучшее средство для выявлений дефекта сигнала, с какими нередко сталкиваются разработчики, когда проверяют, отлаживают и тестируют сложные электронные устройства.

У приборов в этой серии можно выделить исключительные возможности захвата, а после анализа сигнала, простоту в обращении - это непревзойденный инструмент, который позволяет ускорение в решении повседневных задач.

В этом классе с самым большим экраном и интуитивно понятных интерфейсом пользователю предоставляется легкий доступ к большим объемам информации.

Осциллографы серии Tektronix дают непревзойденные возможности захвата, что за счет точности воспроизведения сигнала может дать полную уверенность в измерительных результатах.

Благодаря опции 2SR удвоена максимальная частота дискретизации с учетом реального времени, что важно моделям с пропускной полосой 500 МГц и 1 ГГц.

Пользователь может выбрать цифровой фильтр каждого канала, что будет способствовать амплитудной и фазовой коррекции и расширению диапазона до 3,5 ГГц, и улучшению точности воспроизведения сигнала из сложных измерений.

Помимо этого, возможно отключение цифрового фильтра любого канала, что даст воспользоваться плюсами действительных аналоговых полос 2,5 ГГц в приложениях, которые требуют максимальную скорость захвата в необработанные данные.

Широкая пропускная полоса в 3,5 ГГц, которая согласована для двух, трех или четырех каналов поддерживается усовершенствованным цифровым сигнальным процессором, выпущенным компанией Tektronix.

У моделей с пропускной полосой 2,5 ГГц и 3,5 ГГц дискретизационная частота в одном канале 40 Гвыб/с.

Высокая дискретизационная частота всех режимов и всех каналов позволит захватить наимельчайшие подробности в сигнале: искажения, переходные процессы, крутые фронты.

В стандартной конфигурации осциллографов из линейки DPO7000 пользователь может выбрать ограничительные фильтры, которые способствуют крутизне среза, равномерности АЧХ и линейности фазы в новых частотных диапазонах, через снижение влияния внеполосных шумов.

Сейчас разработчикам реально приобретение осциллографов с максимально нужными им полосами и легкость оптимизации его для низкочастотного измерения позже.

Невероятно мал и уровень в собственном джиттере, и высота точности развертки по вертикали, что позволит выполнить прецизионное измерение.

Время захвата можно смело назвать самым большим в классе, и это может обеспечить высокое разрешение и позволить запись длительных последовательностей.

Длина памяти до 10 мил. точек на канал присутствует в классической конфигурации.

В моделях на 2,5 ГГц - 3,5 ГГц предусмотрено опцональное расширение памяти в 400 мил. точек, в моделях 500 МГц - 2,5 ГГц до памяти в 200 мил. точек.

MultiView Zoom™ - встроенная функция - способствует простому сравнению и анализированию отдельных сегментов захваченного сигнала.

Присутствует возможность автопрокручивания на записанных больших объемах, визуальный контроль или выделение различий, основанных на указанном математическом выражении.

У пробников с максимальными характеристиками есть возможность регистрирования дифференциальных и несимметричных сигналов, а также выполнение измерений тока, так как у точной проверки разрабатываемых схем прямая зависимость от возможностей широкополосного доступа к сигналам критическим и захвате максимально достоверного сигнала.

Среди возможностей линейки осциллографов DPO7000 можно назвать то, что модель с пропускной полосой 3,5 ГГц хорошо подходит для тех, кто работает с последовательными шинами и цифровыми сигналами, а модели с пропускной полосой 2,5 ГГц, 1 ГГц - 500 МГц предназначены для общего назначения.

Важна и дискретизационная частота 40 Гвыб/с в одном канале и до 10 Гвыб/с во всех четырех, все это в режиме реального времени.

Присутствует возможность записывать до 400 мегавыборок с помощью функции MultiView Zoom™, которая обеспечивает быструю навигацию.

Скорость захвата сигнала максимально >250000 раз в секунду.

Ограничительные фильтры, которые выбирает пользователь способствуют повышению точности низкочастотных измерений.

Интересен и MyScopeR - пользовательский интерфейс, поддающийся настройке, правой кнопкой мыши возможен вызов контекстного меню - это сильно повысит эффективность работы.

События и маркеры можно искать - это облегчит понимание взаимосвязи событий.

Максимальной гибкости про настройке способствует PinpointR - система запуска, также она позволит комбинирование больше 1400 параметров, это поможет справиться почти с любой ситуацией.

Отдельным плюсом выделяется и малый вес с небольшим размером, хотя самым большим в своем классе является прибор с 12,1-дюймовым сенсорным экраном XGA.

Коммуникационные сигналы тестируются по маске; тактовая частота восстанавливается по сигналам последовательных шин.

Для выделения эффектов, которые зависят от комбинаций данных со скоростью 1,25 Гбит/с используется запуск 64-битного протокола NRZ, его же можно запускать по тестовым последовательностям.

Присутствует возможность запуска по последовательным низкоскоростным протоколам (RS-232, I2C,SPI, CAN).

Встроенные возможности анализа Ethernet предлагают специализированные программные решения о тестировании совместимости USB 2.0, измерении мощности, измерении джиттера, анализа шины памяти DDR и проектирования сетей CAN и LIN, построения глазковой диаграммы.

OpenChoiceR - программное обеспечение, которое работает под контролем Microsoft Windows XP, обеспечит подключение к сети и функцию расширенного анализа.

Применяются осциллографов линейки DPO7000 для анализа целостности сигнала, джиттера и временной характеристики, проверки, отладки и измерения параметров сложных схем, отладки и тестирования на совместимость со стандартами телекоммуникационных последовательных потоков данных, существующих ныне, проектирования схем с низкоскоростными последовательными шинами - I2C, RS-232, CAN, SPI, LIN; исследования переходных процессов, измерения и анализа мощностей и анализа спектра.

Технические характеристики осциллографа DPO7254C:

Система вертикального отклонения
Входные каналы 4
Полоса пропускания (расширенная полоса DSP) нет
Время нарастания (расширенная полоса DSP) нет
Аналоговая полоса пропускания (-3 дБ) 2,5 ГГц
Время нарастания от 10 % до 90 % (ном.) 160 пс
Время нарастания от 20 % до 80 % (ном.) 100 пс
Погрешность усиления постоянного напряжения ±1 % со смещением/положением равным 0
Ограничение полосы пропускания В зависимости от модели: 3,0 ГГц, 2,5 ГГц, 2 ГГц, 1 ГГц, 500 МГц, 250 МГц или 20 МГц
Режим входа Связь по перем. току, связь по пост. току, земля
Входное сопротивление (выбирается программно) 1 МОм ±1 %, 13 пФ ± 2 пФ или 50 Ом ± 1 %
Чувствительность входа 1 МОм: от 1 мВ/дел до 10 В/дел; 50 Ом: от 1 мВ/дел до 1 В/дел
Разрешение по вертикали 8 бит (>11 бит с усреднением)
Макс. входное напряжение, 1 МОм 150 В Кат. I, снижается с крутизной 20 дБ/декаду до 9 В (ср.кв.) на частоте выше 200 кГц
Макс. входное напряжение, 50 Ом 5 В (ср.кв.), с пиковыми значениями менее Ѓ}24 В
Диапазон положений ± 5 делений
Диапазон чувствительности от 1 мВ/дел до 50 мВ/дел: ± 1 В
от 50,5 мВ/дел до 99,5 мВ/дел: ± 1,5 В – 10 делений
от 100 мВ/дел до 500 мВ/дел: ± 10 В
от 505 мВ/дел до 995 мВ/дел: ± 15 В – 10 делений
от 1 В/дел до 5 В/дел: ± 100 В
от 5,05 В/дел до 10 В/дел: ± 150 В – 10 делений
Погрешность от 1 мВ/дел до 9,95 мВ/дел: ± 0,2 % (чувствительность-положение) ± 0,1 дел ± 1,5 мВ
от 10 мВ/дел до 99,5 мВ/дел: ± 0,35 % (чувствительность-положение) ± 0,1 дел ± 1,5 мВ
от 100 мВ/дел до 1 В/дел: ± 0,35 % (чувствительность-положение) ± 0,1 дел ± 15 мВ
от 1,01 В/дел до 10 В/дел: ± 0,25 % (чувствительность-положение) ± 0,1 дел ± 150 мВ
Задержка между любыми двумя каналами (ном.) ≤100 пс (50 Ом, связь по пост. току и равна В/дел при чувствительности равной или больше 10 мВ/дел)
Развязка между каналами (любые два канала при одинаковой вертикальной чувствительности) (ном.) ≥100:1 на частоте ≤100 МГц;
30:1 от 100 МГц до 2,5 ГГц
> 20:1 от 2,5 до 3,5 ГГц
Система горизонтальной развертки
Диапазон разверток от 2,5 пс/дел до 1000 с/дел
Диапазон разверток с опцией 2SR -
Разрешение по времени (в режиме ET/IT) 250 фс
Диапазон задержки развертки от 5 нс до 250 с
Временной сдвиг между каналами Диапазон ± 75 нс
Погрешность измерения интервала ((0,06/частота дискретизации)+(2,5 % от макс. показаний)) ср.кв.
Джиттер запуска (ср.кв.) 1,5 пс (ном.) с выключенным режимом улучшенного запуска
Собственный джиттер
Погрешность развертки ± 2,5×10-6 + старение -6 в год
Частота дискретизации реального времени Основное значение с опцией 2SR
1 канал (макс): 40 Гвыб./с -
2 канала (макс): 20 Гвыб./с -
3 канала (макс): 10 Гвыб./с -
Частота дискретизации в эквивалентном времени (макс) 4 Твыб./с (для повторяющихся сигналов)
Максимальная длина записи на канал в стандартной конфигурации: 40 M (1 канал), 20 М (2 канала), 10 M (4 канала)
с опцией 2RL: 80 M (1 канал), 40 М (2 канала), 20 M (4 канала)
с опцией 5RL: 200 M (1 канал), 100 М (2 канала), 50 M (4 канала)
с опцией 10RL: 40 М (1 канал), 200 М (2 канала), 100 М (3 канала)
Максимальная длительность при максимальном разрешении реального времени (1 канал)
Разрешение Основное значение с опцией 2SR
25 пс (40 Гвыб./с) -
Макс. длительность со стандартной длиной записи и частотой дискретизации 1 мс -
Макс. длительность с опцией 2RL 2 мс -
Макс. длительность с опцией 5RL 5 мс -
Макс. длительность с опцией 10RL 10 -
Режимы захвата
Режим захвата FastAcq FastAcq оптимизирует анализ динамических сигналов и захват редких событий
Максимальная скорость захвата FastAcq >250000 раз в секунду одновременно по всем 4 каналам
База данных сигналов Заполнение базы данных сигналов позволяет строить трехмерную диаграмму с осями: амплитуда, время, количество
Выборка Захват выбираемых значений
Обнаружение пиковых значений Захват коротких глитчей на всех частотах дискретизации реального времени: 1/частоту дискретизации при ≤10 Гвыб./с
Усреднение Усреднение по числу сигналов от 2 до 10000
Огибающая Построение огибающей мин.-макс. по числу сигналов от 1 до 2x109
Hi-Res Усреднение по выборке в реальном времени снижает случайный шум и повышает разрешение
Режим захвата FastFrame™ Память сигнала разбивается на сегменты; максимальная скорость захвата >310000 сигналов в секунду.
С каждым событием регистрируется время возникновения.
Средство поиска фреймов помогает визуально идентифицировать переходные процессы
Режим прокрутки До 10 Мвыб./с с максимальной длиной записи 40 М
Система запуска Pinpoint®
Чувствительность
Внутренняя, связь по постоянному току 0,7 дел. от 0 Гц до 50 МГц, повышается до 1,2 дел. на границе номинальной аналоговой полосы (ном.);
2,5 дел. на 3,5 ГГц с расширенной полосой DSP
Внешняя (дополнительный вход) 1 МОм 250 мВ от 0 Гц до 50 МГц, повышается до 350 мВ на 250 МГц (ном.)
Параметры системы запуска
Режимы запуска от события A и задержанного события B Фронт, глитч, поврежденный импульс, ширина, время перехода, таймаут, шаблон, состояние, установка/удержание, окно – все режимы, кроме фронта, шаблона и состояния, могут быть логическими состояниями, распознаваемыми по двум каналам
Типы запуска от низкоскоростных последовательных протоколов (только для события A) I2C, SPI и RS-232 (стандарт). Шина CAN доступна с опцией LSA. Запуск по адресу, данным и специальным состояниям установки соединения и другим условиям
Основные режимы запуска Автоматический, нормальный и однократный
Расширенные режимы запуска Выбираются пользователем; возможна коррекция задержки между каналом запуска и каналом захвата данных (поддерживаются все типы запуска Pinpoint для событий A и B, за исключением запуска по шаблону и типов запуска, недоступных в FastAcq)
Последовательность запуска Основная, задержка по времени, задержка по событиям, сброс по времени, сброс по состоянию, сброс по переходу.
Все последовательности могут включать отдельную горизонтальную задержку после запуска для позиционирования окна захвата во времени
Типы запуска по коммуникационным сигналам Необходима опция MTM
Поддержка AMI, HDB3, BnZS, CMI, MLT3 и коммуникационных сигналов с кодировкой NRZ
Возможность выбора положительной или отрицательной единицы, формы нулевого импульса или формы глаза в зависимости от требований стандарта
Запуск по последовательным шинам Только для моделей DPO7254 и DPO7354 с опцией PTM
Распознание слов длиной до 64 бит, биты, указанные в двоичном (высокий, низкий, не важно) или шестнадцатеричном формате
Запуск по данным с кодировкой NRZ со скоростью до 1,25 Гбит/с
Форматы запуска по видеосигналу и частоте кадров Запуск по отрицательным синхроимпульсам композитного видеосигнала, поле 1 или поле 2 для чересстрочных систем, любое поле, конкретная строка или любая строка для чересстрочных и прогрессивных систем
Поддерживаются системы NTSC, PAL, SECAM и HDTV 1080/24sF, 1080p/25, 1080i/50, 1080i/60, 1080p/24, 720p/60, 480p/60
Система восстановления тактовой частоты Только для моделей DPO7254 и DPO7354 с опцией PTM или MTM
Полоса ФАПЧ системы восстановления тактовой частоты Фиксированное значение ≪Частота следования битов/500≫
Диапазон частот от 1,5 Мбит/с до 1,25 Гбит/с
Джиттер системы восстановления тактовой частоты (ср.кв.) 20 пс (ср.кв.) + 1,25 % от единичного интервала ср.кв. для шаблонов данных PRBS
20 пс (ср.кв.) + 1,25 % от единичного интервала ср.кв. для повторяющегося шаблона данных “0011”
Диапазон слежения/захвата ± 5 % от требуемой тактовой частоты (ном.)
Максимальная амплитуда сигнала, необходимая для восстановления тактовой частоты 1 дел. (ампл.) со скоростью до 1,25 Гбит/с (ном.)
Диапазон уровней внутреннего запуска ± 12 делений от центра экрана
Вход запуска AUX Интерфейс TekVPI; ± 5 В (50 Ом); 150 В Кат. I, снижается с крутизной 20 дБ/декаду до 9 В (ср.кв.) выше 200 кГц (1 МОм)
Линия Фиксированное значение 0 В
Режим связи входа запуска Постоянный ток, переменный ток (подавляет частоты 30 кГц), подавление НЧ (подавляет частоты
Диапазон удержания сигнала запуска от 250 нс до 12 с
Режимы запуска
Фронт Передний или задний фронт по любому каналу или на дополнительном входе на передней панели.
Связь по постоянному току, переменному, току, с подавлением шума, подавлением ВЧ и подавлением НЧ.
Глитч Запуск по глитчам или подавление глитчей положительной, отрицательной или любой полярности. Минимальная ширина глитчей 170 пс (ном.) с временем повторного взвода 250 пс (для DPO7254 или DPO7354)
Ширина Запуск по ширине положительных или отрицательных импульсов в пределах или за пределами выбранного интервала (от 225 пс)
Поврежденный импульс Запуск от импульса, который пересек один порог, но не пересек второй порог перед повторным пересечением первого порога. События могут квалифицироваться по времени или по логике
Таймаут Запуск по событию, которое сохраняет высокий, низкий или любой уровень в течение указанного периода. Возможен выбор интервала от 300 пс.
Переход Запуск по фронту импульса, короче или длиннее указанной величины. Возможен выбор от 300 пс
Установка/удержание Запуск по нарушению времени установки и времени удержания между тактовой частотой и данными, присутствующими на любых двух входных каналах
Шаблон Запуск по шаблону, который нарушается или остается правильным в течение указанного периода времени. Шаблон (AND, OR, NAND, NOR) определяется для четырех входных каналов как высокий, низкий или все равно
Состояние Любое логическое сочетание каналов (1, 2, 3), тактируемое по фронту канала 4. Запуск по фронту или спаду сигнала тактовой частоты
Окно Запуск по событию, которое входит или выходит из окна, определяемого двумя настраиваемыми порогами. Событие может квалифицироваться по времени или по логике
Задержка запуска по времени от 5 пс до 250 с
Задержка запуска по событиям от 1 до 10000000 событий
Коммуникационные стандарты Поставляется в составе опции MTM. Поддерживает AMI, HDB3, BnZS, CMI, MLT3 и сигналы с кодировкой NRZ
I2C, SPI и RS-232 Запуск по протоколу на осциллографах DP07054, DPO7154, DPO7254 или DPO7354
CAN Запуск по протоколу на осциллографах DP07054, DPO7154, DPO7254 или DPO7354 при установке опции LSA
Шаблон последовательного сигнала (опция PTM) Захват последовательных потоков данных с восстановлением встроенной тактовой частоты для стандартов NRZ со скоростью до 1,25 Гбит/с. Возможно расширение системы запуска от шаблона для выполнения повторяющихся захватов длинных последовательностей данных
Измерение параметров сигнала
Автоматические измерения 53 вида, из которых 8 могут отображаться на экране одновременно; статистическая обработка измерений, определяемые пользователем эталонные уровни, измерение в интервалах, выделяющих специальные события
Параметры, относящиеся к амплитуде Амплитуда, высокий уровень, низкий уровень, максимум, минимум, от пика до пика, среднее значение, циклическое среднее, среднеквадратическое значение, циклическое среднеквадратическое значение, положительный глитч, отрицательный глитч
Параметры, относящиеся ко времени Длительность переднего фронта, длительность заднего фронта, длительность положительного импульса, длительность отрицательного импульса, скважность положительных импульсов, скважность отрицательных импульсов, период, частота, задержка
Комбинация Область, циклическая область, фаза, ширина пакета
Параметры, относящиеся к гистограмме Счетчик сигналов, попадание в заданные пределы, попадание в пиковое значение, медиана, максимум, минимум, от пика до пика, среднее (μ), стандартное отклонение (сигма), μ+1 сигма, μ+2 сигмы, μ+3 сигмы
Параметры, относящиеся к глазковой диаграмме Коэффициент контрастности (абсолютный, %, дБ), высота глаза, ширина глаза, вершина глаза, основание глаза, % пересечения, джиттер (ампл., ср.кв., 6 сигма), шум (ампл., ср.кв.), отношение сигнал/шум, циклические искажения, коэффициент добротности
Обработка сигналов
Арифметические функции Сложение, вычитание, умножение, деление сигналов и скалярных величин
Алгебраические выражения Определение сложных алгебраических выражений, которые могут включать сигналы, скалярные величины, определяемые пользователем переменные и результаты параметрических измерений, например, Интеграл (Кан.1 – Среднее (Кан.1)) x 1,414 x Перем.1)
Математические функции Среднее, обратная величина, интеграл, производная, корень квадратный, экспонента, Log10, Loge, абсолютное значение, округление вверх, округление вниз, минимум, максимум, Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tanh
Сравнение Результат сравнения >, =,
Операции в частотной области Амплитуда и фаза спектра, реальный и мнимый спектр
Единицы измерения по вертикальной шкале Амплитуда: линейные единицы, дБ, дБм.
Фаза: градусы, радианы, групповая задержка. IRE и мВ
Оконные функции Прямоугольник, Хэмминг, Хеннинг, Кайзер-Бессель, Блекман-Харрис, Гаусс, Flattop2, Tek Exponential
Определение сигналов Произвольное математическое выражение
Функции фильтрации Определяемые пользователем фильтры. Пользователь определяет фильтр, указывая коэффициенты фильтра. В комплект поставки входят файлы фильтров
Функция маскирования Функция, создающая базы данных сигналов на основе захваченных сигналов. Можно определить счетчик образцов
Параметры отображения
Тип дисплея Жидкокристаллическая активная цветная матрица
Размер дисплея Диагональ: 307,3 мм (12,1 дюйма)
Разрешение XGA 1240×768 пикселей
Режимы отображения Векторы, точки, переменное послесвечение, бесконечное послесвечение
Палитра Обычная, зеленая, серая, температурная, спектральная и определяемая пользователем
Формат отображения YT, XY
Интерфейс USB 2.0, Видеопорт VGA, Порт GPIB
Общие данные
Габаритные размеры Настольный вариант Стоечный вариант
292х451х265 мм (11,48х17,75х10,44 дюймов) 323х479х231,75 мм (12,25х18,85х9,12 дюймов)
Масса Настольный вариант Стоечный вариант
Нетто: 15 кг (32 фунта) Брутто: 28,9 кг (63,75 фунта) Нетто: 17,4 кг (37,5 фунтов) Монтажный комплект: 2,5 кг (5,5 фунтов)

Комплектация Tektronix DPO7254C:

  • Осциллограф DPO7254C;
  • Отсек для принадлежностей;
  • Передняя крышка;
  • Мышь;
  • Краткое руководство пользователя (071-173x-xx);
  • Диск с программным обеспечением для приборов серии DPO7000;
  • Диск для восстановления операционной системы приборов серии DPO7000;
  • Диск с дополнительным программными обеспечением;
  • Файл PDF с описанием процедуры проверки характеристик;
  • Справочник по программированию GPIB (на диске с программным обеспечением);
  • Свидетельство о калибровке;
  • Свидетельство о совместимости с Z 540-1 и ISO9001;
  • Кабель питания.

Обсуждение: DPO7254C Осциллограф с цифровым люминофором (4 канала; 2500 МГц)
Об этом товаре отзывов пока нет. Будьте первым.


Оставьте свой отзыв о товаре DPO7254C Осциллограф с цифровым люминофором (4 канала; 2500 МГц).

Имя

Тема

E-mail (Не будет отображен на сайте)

Текст сообщения
