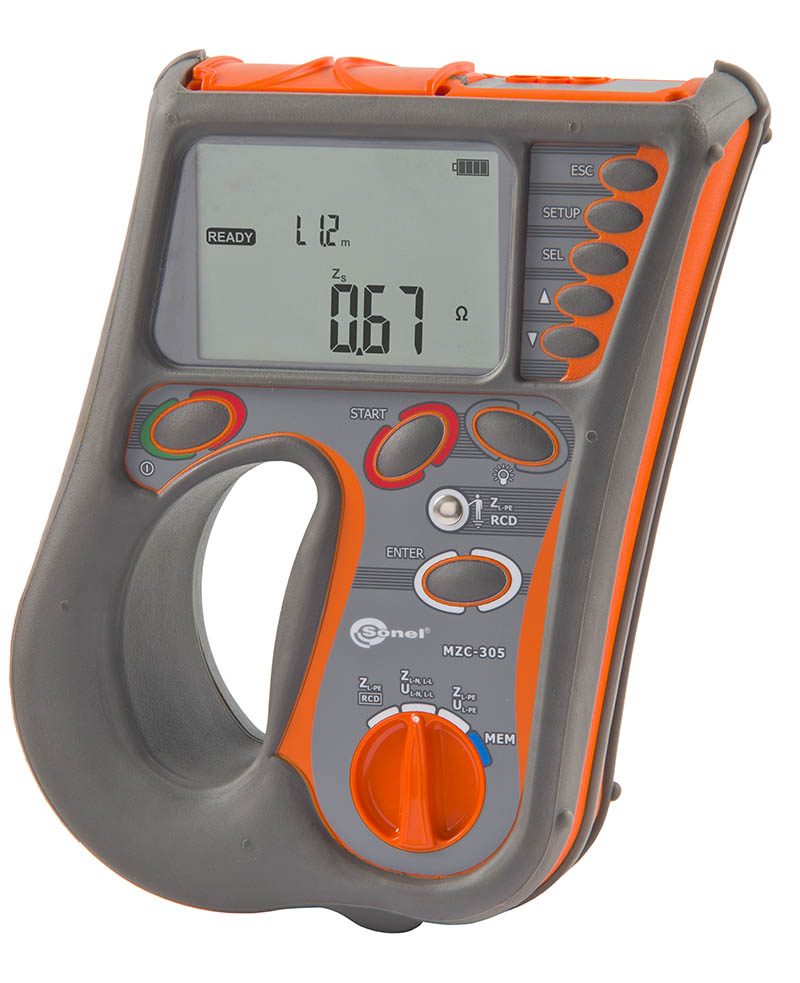

MZC-305 Измеритель параметров цепей электропитания

Цена: 126 660 руб

126660 RUB

~~131 000 руб~~

Бесплатная доставка

Бесплатная поверка

Описание
Характеристики
Комплектация
Документация
Аналоги

Измеритель параметров цепей электропитания зданий MZC-305 предназначен для расчёта тока, ожидаемого в результате короткого замыкания (КЗ), который он выполняет на основе полученных данных, а именно величины полного сопротивления петли КЗ. Прибор является переносным и рекомендуется для применения в сетях зданий, промпредприятий и сооружений, а также электроустановках, в которых величина погрешности, образуемой пренебрежением реактивной части сопротивления, может быть велика. Показания данного устройства, а именно измерение ожидаемого тока КЗ и его расчёту, дают возможность производить выбор номинальных автоматов защитного отключения на каждую электрическую цепь питания. Кроме того, измеритель Sonel MZC-305 обеспечивает качественный контроль проведённых измерений и вычислений. Стандартная комплектация предлагаемого измерительного инструмента может быть дополнена.

Технические характеристики Sonel MZC-305:

Измерение напряжения переменного тока (True RMS)
Диапазон	Разрешение	Основная погрешность
0,0...249,9 В	0,1 В	±(2% и. в. + 4 е. м. р.)
250...750 В	1 В	± (2% и. в. + 2 е. м. р.)
Диапазон частоты	45...65 Гц
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
0...19,99 Ом	0,01 Ом	±(5% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом	±(4% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом
Номинальное напряжение сети UnL-N/ UnL-L	110/190В, 115/200В, 127/220В, 220/380В, 230/400В, 240/415В, 290/500В, 400/690В
Рабочий диапазон напряжения	100…440 В (для ZL-PE и ZL-N) и 100…750В (для ZL-L)
Номинальная частота сети fn	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Максимальный измерительный ток	36,7A (10мс) для 690В, 21,3A (10мс) для 400В, 24,5A (10мс) для 230В, 12,2A (10мс) для 115В
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
0...19,99 Ом	0,01 Ом	±(5% и. в. + 5 е. м. р.) от ZS
20,0...199,9 Ом	0,1 Ом
Ток короткого замыкания IK петли
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)
Измерение полного сопротивления петли короткого замыкания ZS
0...19,99 Ом	0,01 Ом	±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(6% и. в. + 5 е. м. р.)
200...1999 Ом	1 Ом
Без отключения УЗО с IΔn ≥ 30 мA	да
Номинальное напряжение сети Un	110В, 115В, 127В, 220В, 230В, 240В, 390В, 400В
Рабочий диапазон напряжений	100…440 В
Номинальная частота сети fn	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
0..19,99 Ом	0,01 Ом	±(6% + 10 е. м. р.) от ZS
20,0…199,9 Ом	0,1 Ом	±(6% + 5 е. м. р.) от ZS
Ток короткого замыкания IK петли
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Дополнительные характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 600V (III 1000V), согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	щелочные батарейки 4×1,5 В LR6 (C);
Габаритные размеры	260×190×60 мм
Масса измерителя	около 2,2 кг
Температура хранения	–20...+60° C
Рабочая температура	0...+45° C
Время до самовыключения (Auto-OFF)	120 сек
Количество измерений Z (для щелочных батареек)	>3000 (2 измерения в минуту)
Память результатов измерений	990 ячеек, 3500 результатов
Интерфейс	USB

Комплектация измерителя параметров цепей Sonel MZC-305:

Измеритель MZC-305;
Зажим «Крокодил» изолированный красный K02;
Провод измерительный 1,2 м с разъемами «банан» красный;
Зажим «Крокодил» изолированный голубой K02;
Провод измерительный 1,2 м с разъемами «банан» желтый;
Провод измерительный 1,2 м с разъемами «банан» голубой;
Зонд острый с разъемом «банан» голубой;
Зонд острый с разъемом «банан» желтый;
Кабель последовательного интерфейса USB;
Зонд острый с разъемом «банан» красный.

Руководство по эксплуатации Sonel MZC-305
