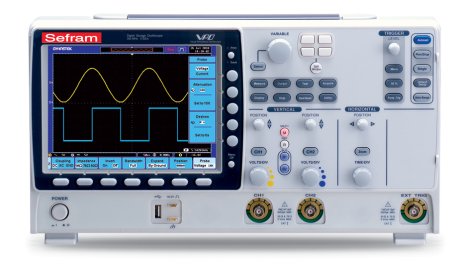

Канал вертикального отклонения
|
|
Число каналов
|
2
|
|
Полоса пропускания (-3 дБ)
|
0…350 МГц
|
|
Ограничение полосы
|
до 20 МГц/100 МГц/ 200 МГц
|
|
Коэф. отклонения (Коткл.) |
2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом |
|
2 мВ/дел…5 В/дел (шаг 1-2-5) при 1 МОм
|
|
Погрешность установки Коткл.
|
± 3 %
|
|
Связь по входу
|
Открытый, закрытый, земля
|
|
Время нарастания
|
≤ 1,0 нс
|
|
Входной импеданс
|
50 Ом, 75 Ом/ 1 МОм (± 2 %) / 16 пФ
|
|
Макс. входное напряжение
|
5 В скз/ 300 В (DC+AС пик, до 1 кГц)
|
|
Математикаspan>
|
+, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб
|
|
Канал горизонтального отклонения
|
|
Коэф. развертки (Кразв.)
|
1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
|
|
Погрешность установки Кразв.
|
± 0,02 %
|
|
Режимы работы
|
Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
|
|
Синхронизация
|
|
Источники синхросигнала
|
Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext)
|
|
Режимы запуска развертки
|
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART
|
|
Связь входа синхронизации
|
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
|
|
Чувствительность синхронизации
|
0…30 МГц: 0,5 деления или 5 мВ; 30…150 МГц: 1,5 деление или 15 мВ
150…350 МГц: 2 деления или 20 мВ
|
|
Аналого-цифровое преобразование
|
|
Разрешение по вертикали
|
8 бит
|
|
Частота дискретизации
|
5 ГГц
|
|
Эквив. частота дискретизации
|
100 ГГц (для периодического сигнала)
|
|
Длина записи
|
25 К (на канал)
|
|
Пиковый детектор
|
2 нс
|
|
Режимы работы
|
Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256)
|
|
Курсорные измерения
|
|
Функции
|
ΔU; ΔT; 1/ΔT
|
|
Автоматические измерения
|
|
Функции по вертикали
|
Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; U макс.; U мин.;
выбросы на вершине и в паузе (4 параметра)
|
|
Функции по горизонтали
|
f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза
|
|
Измерение t задержки
|
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
|
|
Дополнительные возможности
|
|
Интерфейс
|
USB, RS-232, LAN, GPIB (опция), SVGA out
|
|
Автоустановка
|
В/дел, с/дел, параметры синхросигнала
|
|
Технология VPO
|
Захват и отображение редких сигналов и гличей в режиме аналогового осциллографа (с накоплением)
|
|
Разделение экрана (Split Window)
|
Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов
|
|
Режим X-Y
|
Х – кан 1, кан 3; Y – кан 2, кан 4; разность фаз
|
|
Внутренняя память
|
24 осциллограммы, 20 профилей настроек (запись/ считывание)
|
|
Линейный выход
|
3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля
|
|
Общие данные
|
|
ЖК-дисплей
|
Цветной (TFT), диагональ 20см, 8 х10 дел (разрешение 800 х 600)
|
|
Напряжение питания
|
100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
|
|
Габаритные размеры
|
400 х 200 х 130 мм
|
|
Масса
|
4 кг
|
