Назначение

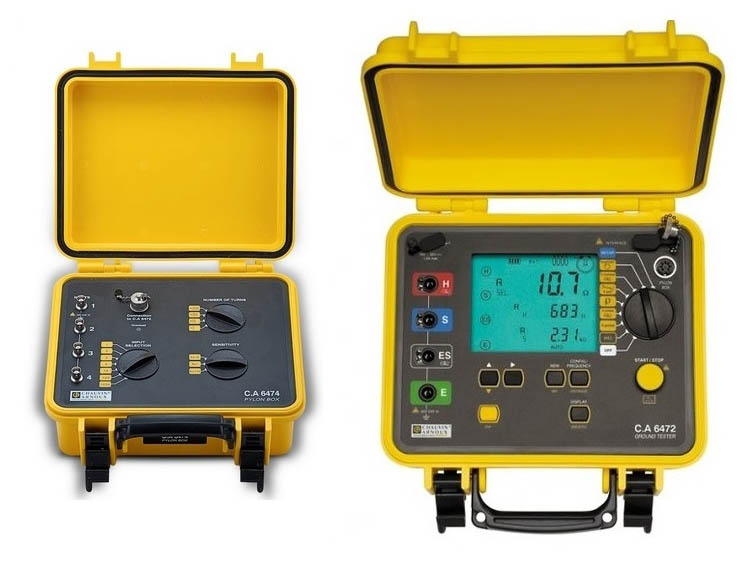

Прибор C. A6472 с дополнительным модулем C. A6474. Позволяет проводить оперативное всестороннее тестирование систем заземления без обширной аппаратной базы. Вам понадобится всего один прибор, с помощью которого можно будет провести все виды измерений.

Дополнительный модуль С.А 6474 дает возможность применения теста для измерения заземлений опоры ЛЭП, не отключая при этом устройства.

Многофункциональный тестер C. A 6472 дает возможность:

• Проводить измерения заземлений и заземлений опор ЛЭП. Дополнительная универсальность достигается с помощью модуля С. А 6474.
• Высчитывать удельное сопротивление по методам Шлумбергера и Венера.
• Тестировать соединение и связи заземлителей.
• Измерять грунтовое сопротивление.
• Измерять проводимость.

Тестер обладает повышенной эффективностью, благодаря чему оператор получает возможность:

• Проводить измерения в широком диапазоне, с выбором оптимальных значений.
• Самостоятельно выбирать частоту в диапазоне 41-5000 Герц.
• Получать автоматические расчеты коэффициентов связи между заземлителями и коэффициента удельного грунтового сопротивления.
• Защитить результаты измерения от стороннего напряжения, не превышающего 60 Вольт.
• Измерять и анализировать заземление опоры ЛЭП.
• Сохранять результаты во внутренней памяти.

При изготовлении устройства основная ставка делалась на его универсальность.

Измеритель C.A 6472+ 6474 может быть использован для того, чтобы провести полное тестирование системы заземления с максимальным удобством и оперативностью, при этом не имея множества различной аппаратуры.

В отличие от большей части аналогов, прибор C.A 6472+ 6474 дает возможность самостоятельно выбирать частоту измерений в пределах 41-5078 Герц, что расширяет возможности по анализу заземлительных систем, невзирая на условия проведения измерений, даже при ударе молнии. Для максимальной простоты работы, в устройстве предусмотрено два режима.

Автоматический.

В этом режиме простую обработку можно проводить с помощью однократного нажатия кнопки.

Функции выбираются с помощью ротационного переключателя.

Измерения можно приостановить и запустить вновь, используя кнопку STOP.

Результаты сохраняются во внутренней памяти.

При выборе автоматического режима, частота составляет 128 Герц, а, если повышается или понижается напряжение, прибор самостоятельно выберет частоту работы.

Экспертный.

В этом режиме параметризация измерений выбирается пользователем. Оператор может избрать необходимую частоту, просмотр частоты, напряжение измерений между S, H и тому подобное. Кроме того, оператор получает расширенные результаты измерения, которые можно намного точнее интерпретировать. Прибор автоматически распознает входные разъемы, в случае их неправильного подключения или отсутствия контакта, пользователь будет оповещен.

Измерения проводятся несколькими методами:

• Трехэлектродный метод. Для того чтобы измерить сопротивление на заземлительном штыре, обычно применяется именно этот метод. Вы можете провести измерение на вспомогательных электродах – S и H. Оператор может самостоятельно задать частотный диапазон сигнала измерения от 41 Гц до 5 000 Гц. Если частота не задана – устройство выберет ее самостоятельно. ВНИМАНИЕ: в устройстве есть специальная утилита, с помощью которой он выбирает частоту сигнала теста. Благодаря этой утилите, измерения буду проводиться на частоте, соответствующей минимальному напряжению помехи.
• Расчет связи заземлителей. Этот метод измерения анализирует взаимное влияние двух заземлителей, которые не соединены друг с другом. Для этого прибор рассчитывает коэффициент взаимодействия – чем он меньше, тем меньше заземлители влияют друг на друга. Чтобы провести такое измерение, оператору необходимо провести три последовательных измерения – два обычных, трехэлектродных, для определения сопротивлений R1 и R2, а следующее – двухэлектродным методом, чтобы определить сопротивление между двумя электродами. Сопротивление связи рассчитывается автоматически, по формуле RC=(R1+R2-(R1-2))/2.
