Назначение токовых клещей C. A6410

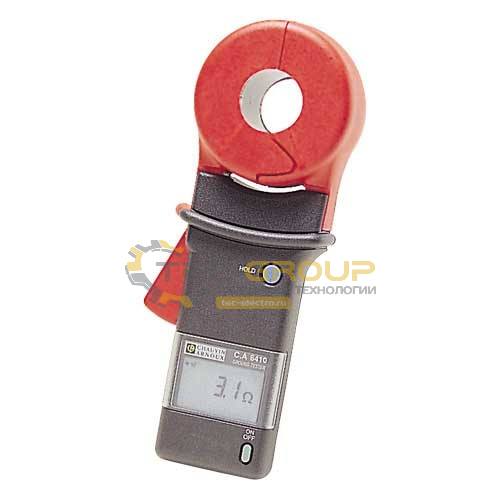

Токовые клещи модели CA6410 – новейший измеритель сопротивления заземления, позволяющий быстро и точно, в широком диапазоне (от 0,1 до 1200Ом) произвести необходимые измерения, не отключая устройств заземления, без использования дополнительных электродов.

Для изготовления корпуса прибора использованы поликарбонатный сотовый пластик, произведенный по технологии "Lexan®", значительно расширяющий условия эксплуатации. Измерительная головка состоит из двух частей, индивидуально запакованных в герметичные двухслойные кожухи, что максимально увеличивает ее прочность. Вся конструкция в местах соединения деталей дополнительно усилена, что позволяет использовать прибор в условиях различной сложности. Все технические параметры прибора (конструкция корпуса, ударопрочность, водонепроницаемость, виброзащищенность) полностью соответствуют, а по некоторым показателям  превышают стандарты МЭК IEC.  При разработке данной модели учтены все требования международных стандартов безопасности UL® , CSA и GS.

Основная часть прибора – измерительная головка или захват. Она универсальна и надежна в эксплуатации. Именно ее параметры определяют возможности прибора и ограничения в его работе. Компактность  головки позволяет использовать клещи в наиболее сложных для измерений местах (на электроопорах, в кабельных колодцах и т.п.). А увеличенный размер окна  головки дает возможность охватывать тоководы диаметром до32 мм.

В токовых клещах модели  CA6410 применено экранирование независимых преобразователей (магнитных сердечников), которые находятся внутри захвата. Такой конструктивный прием исключает фазовые и индукционные помехи,  снижающие точность измерения контрольного сигнала.

Высокая точность измерений обеспечивается рядом новаторских решений:

• установлена защита пружинного механизма измерительной головки от повреждений посторонними предметами;
• благодаря двум специальным приливам, обе части головки максимально плотно и четко соединяются;
• корпус эргономичен, обеспечен специальным выступом, исключающим возможность соскальзывания руки оператора на проверяемый токовод.
• для изготовления корпуса использован поликарбонатный сотовый пластик, произведенный по технологии "Lexan®", который ударопрочен и надежен в эксплуатации при условиях любой сложности.
• герметично изолированные кнопки, форма и размер которых позволяет работать с прибором, не снимая защитных перчаток.
• линзовое окно жидкокристаллического экрана прибора стойки к повреждениям, но тем не менее, при появлении дефектов и царапин его можно оперативно заменить на новое.

Особенности токовых клещей С. А6410

Особая конструкция прибора (не используются соединительные провода и вспомогательные электроды)  максимально облегчает и ускоряет подключение к участкам цепи.

Результаты измерений  сопротивления заземления (0,1-1200 Ом) и тока (1мА -30А) выводятся на жидкокристаллический экран.

Увеличенные размеры внутреннего окна измерительной головки позволяют охватывать тоководы диаметром до32 мм.

Прибор оборудован удобной звуковой индикацией с настройкой пороговых значений, что облегчает проведение измерений в местах с затрудненным доступом и сниженной освещенностью.

Оснащен функцией памяти измеренных величин. Также поддерживаются следующие функции:

• Самодиагностика.
• Автоматическое отключение.
• Контроль уровня разряда батарей.
• Определитель уровня помех в исследуемой цепи.
• Контроль захвата клещами токовода.
• Индикация короткого замыкания (порог срабатывания менее 0,1 Ом).
• Мелодичный звуковой сигнал.
• Усиленная конструкция корпуса и измерительной головки с использованием современного поликарбонатного пластика, произведенного по технологии "Lexan®".
