• Нагрузка на входе соответствует таким параметрам:: ток до 1000 А, напряжение постоянное в пределах 60 В., мощность до 5 кВт
• Возможность работы в пяти режимах: режим постоянного напряжения, постоянного тока, постоянного сопротивления, постоянной мощности, динамический режим работы скоростью нарастания нагрузки с возможностью регулирования (50 мкс 10 с).
• Индикатор ЖК большого размера, показывающий одновременно силу тока, мощность и напряжение.
• Дискретная установка входных параметров ручным набором с клавиатуры или пошагово.
• Подключение по четырехпроводной схеме.
• Защита от перегрузок тока, напряжения, мощности (ОСР, OVP, OPP), от чрезмерного нагревания (OTP).
• Наличие внутренней памяти (профилей состояния) объемом в 150 ячеек.
• Использование интерфейса RS232, LAN, GPIB – опционально, USB – заменяемый.

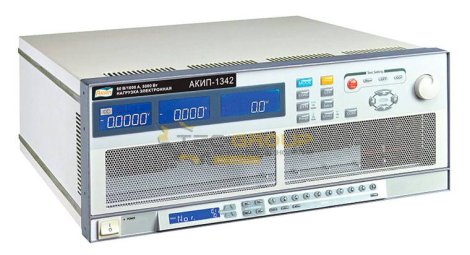

Преимущественные отличия АКИП-1342 и АКИП-1343

Новое поколение нагрузок имеет отличные технические характеристики, включающие быстрый набор рабочей скорости (от 50 мкс до 10 с), установку параметров с высокой скоростью разрешения и высокой измерительной точностью.

Такие характеристики дают возможность тестировать мощные высоковольтные и многоамперные приборы (макс. 5 кВт), эффективно применяя скоростное моделирование возможных производственных ситуаций.

Аппараты АКИП-1342 и АКИП-1343 могут самостоятельно полностью протестировать такие современные модели источников питания, как приборы производства компании Agilent (N5700 и N8700), источники АКИП-1133…-1135 (79 модификаций), TDK-Lambda (серия GEN, GENH). С их помощью можно выстраивать соответствующие схемы измерения для метрологического освидетельствования источника питания другого вида на заданном отрезке мощности.

Одной из отличительных характеристик нагрузок АКИП-1342 и АКИП-1343 является минимальное входное напряжение при максимальном токе.

Модель АКИП-1342 демонстрирует границы 0,1 В (при Iн=100 А) и 0,7 В (при Iн=1000 А).

АКИП-1342 может начинать проверку Uвх с наименьшим напряжением 5 В при токе 40 А.

Допустимые погрешности показаний встроенных в нагрузки вольтметра и амперметра в измеряемой полосе напряжения и тока составляют ±0,025%*Uизм и ±0,1%*Iизм. соответственно.

Наличие большого пятиразрядного ЖК-индикатора, показывающего одновременно силу тока, напряжение и мощность (V/ A/ W).

Входные параметры задаются ручным набором с клавиатуры блока управления или пошагово в процессе перестройки.

Подключение к тестируемому прибору осуществляется по четырехпроводной схеме.

Нагрузки оборудованы защитными режимами по току, напряжению и мощности (ОСР, OVP, OPP) и от перегрева (OTP).

Внутренняя память, отображающая профили состояний, имеет150 ячеек.

позволяет формировать последовательность тестировочных этапов.

При проведении динамических тестов в режиме постоянного тока (DYNAMIC CC) используются переключения нагрузок в границах:

50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс.

Время периода устанавливается дискретно: 0,001мс/ 0,01 мс/ 0,1 мс/ 1 мс.

Допускается установка одного основного интерфейса и четырех опциональных: RS-232, USB, GPIB, LAN (1 слот для установки выборочно).

Применение интерфейсов предоставляет широкие возможности внедрения нагрузок в системы для измерений при осуществлении дистанционного управления или программирования, когда необходимо согласование ввода - вывода информации.

Мощность нагрузок - 600 Вт., вес модели АКИП-1342 - 55 кг, АКИП-1343 - 70 кг.
