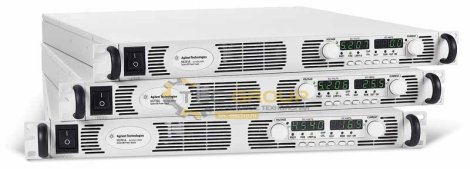

Cистемный источник питания постоянного тока N5770A


Cистемный источник питания постоянного тока N5770A
Логотип Agilent Technologies
Цена: 246 675 руб
246675 RUB
Доставка по всей России
Гарантийные обязательства
Производитель: Agilent Technologies (США)
  • Описание
  • Характеристики
  • Комплектация
  • Мощность на выходе1500 Вт.
  • Сила постоянного тока на выходе 10 А.
  • Небольшого размера рационально продуманный корпус 44,45 мм (1 U).
  • Вмонтированные приспособления для измерения силы тока и напряжения.
  • Прибор гарантированно защищен против перегрузок тока и напряжения.
  • Разъем электрической сети переменного тока от 85 до 265 В универсального типа.
  • Имеет элементы управления, совместимые с источниками питания постоянного тока серий Sorensen DLM и Xantrex XFR.
  • По всем параметрам отвечает стандартам LXI класса С.
  • Все приборы этой серии имеют небольшую стоимость по сравнению с другими аналогичными приборами.

Для этих источников питания постоянного тока характерно соответствие технических показателей и ценовой политики, они имеют удобный небольшой корпус в высоту всего 1U (4,45 см).

Эта серия недорогих источников питания постоянного тока, насчитывающая 24 модели, имеет один выход, мощность на выходе составляет 750 Вт или 1500 Вт.

Приборы предназначены для операций различного рода, для которых необходим постоянный ток.

Приборы N5770A отличаются постоянными выходными параметрами и оснащены вмонтированными внутри приспособлениями для измерения силы тока и напряжения.

Границы тока имеют показатели от 1,3 А до 180 А, а границы напряжения на выходе имеют максимум от 6 В до 600 В.

Среди многочисленных опций, входящих в систему этого малозатратного прибора, типовые интерфейсы LAN, USB, GPIB, экономящие силы и время при разработке тестовых систем во время НИОКР и испытаний на аттестацию.

Источники питания постоянного тока N5762A используются в электронике, авиации, военной и космической промышленности, автомобилестроении и иных сферах.

Для большей компактности прибора разработан эргономичный корпус, экономящий внутреннюю площадь.

Заключенный в малогабаритный корпус 1 U (4,45 см) X 19 дюймов (482,6 мм), источники питания N5768A выдает выходную мощность в 1500 Вт.

Оригинальное расположение вентиляторов - впереди, позади и с боков, а не вверху и внизу – дает возможность располагать приборы один над другим, что приводит к существенной экономии полезной площади.

Элементы управления расположены на передней панели.

К элементам управления относятся ручки, которые вращаются и клавиши.

С их помощью можно приблизительно или точно настроить уровень выходного тока или напряжения, установить уровень ограничений тока и напряжения для защиты, выставить необходимые показатели при включении в сеть (недавние настройки, сохраненные в памяти или установленные по стандартам производителем).

Дисплей одновременно высвечивает показатели тока и напряжения на выходе, а процесс работы и режимы фиксируются светодиодными индикаторами.

Чтобы защитить прибор от неожиданных изменений установок, существует блокировка системы управления.

Меры по защите тестируемых аппаратов.

Чтобы уберечь аппараты, проходящие тестирование, от перегрузки по току, перегревания и перенапряжения при испытаниях (OVP), приборы N5762A имеют защитные возможности.

Чтобы защитить испытуемые аппараты от слишком низкого напряжения (UVL)? прибор имеет лимитированные ограничения по снижению напряжения на выходе.

При одновременном использовании этих защитных функций (UVL и OVP) самые высокочувствительные нагрузочные схемы оказываются защищенными.

Контактные интерфейсы.

В комплект питания источников постоянного тока линейки N5700 входят интерфейсы GPIB, Ethernet/LAN и USB 2.0, что дает возможность потребителю самостоятельно выбирать, какой интерфейс ввода/вывода использовать на каждом этапе работы с прибором.

Приборы линейки N5700 гарантированно отвечают классу С стандарта LXI.

Управление прибором и возможности удаленного доступа.

Удаленный доступ и управление осуществляет Web-сервер, находящийся в приборе, используя общепринятые браузеры Microsoft® Internet Explorer.

Настраивать источник питания, управлять им и контролировать его работу можно через Web-браузер на расстоянии.

Простота интеграции и конфигурирования систем.

Источники питания работают с драйверами IVI;

COM, что помогает более легкому построению схем.

Этому способствует также использование простых языков SCPI (Standard Commands for Programmable Instruments).

Совместимость с другими приборами

Команды, имеющиеся в наборе источника питания серии N5700, совпадают по совместимости с приборами серии Xantrex XFR, Sorensen DLM и Agilent 603x, что упрощает построение схем в связи с использованием источников питания серии N5700. Большие возможности конфигурирования, подключения приборов последовательно и в параллель.

Чтобы добиться большей мощности тока, возможно параллельное подключение до 4-х одинаковых приборов серии N5700.

Чтобы получить высокое выходное напряжение, достаточно последовательное подключение 2-х одинаковых приборов серии N5700 (см. указания по изолированию выходных клемм).

Программирование в аналоговом режиме и контролирование.

Значение выходного напряжения и тока программируется на любом участке шкалы.

Для этого можно подать аналоговое напряжение 0 - 5 В или 0 - 10 В, или с помощью резистора установить сопротивление 0 - 5 кОм или 0 -10 кОм.

Использование универсальных средств подключения в электрическую сеть переменного тока

Приборы серии N5700 приспособлены для работы во всех странах мира, поскольку снабжены универсальным входом в электрическую сеть и работают в сетях от 85 до 265 В переменного тока при частоте от 47 до 63 Гц.

Чтобы избежать смены предохранителей или использования переключателей в связи с переходом на разные напряжения сети питания, в приборе применяется корректор коэффициента мощности.

Возможности скрепления в стойки

Для монтажа в стойку у всех приборов в комплекте имеются спереди ушки, сзади – держатели.

По специальному заказу поставляется набор направляющих N5740A со всеми крепежными приспособлениями для оборудования стойки, в которой один источника питания N5700 занимает в высоту лишь 1U.

Выходные номинальные значения
Напряжение 150 В
Ток 10 А
Мощность 1500 Вт
Выходные пульсации и помехи
Напряжение, размах 100 мВ
Напряжение, СКЗ 12 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)
Напряжение 17 мВ
Ток 7 мА
Нестабильность при изменении напряжения сети питания (от 85 до 132 В или от 170 до 265 В переменного тока)
Напряжение 17 мВ
Ток 3 мА
Погрешность программирования
Напряжение 0,05%+ 70 мВ
Ток 0,1%+ 10 мА
Погрешность измерения
Напряжение 0,1%+ 150 мВ
Ток 0,1%+ 30 мА
Время восстановления после изменения нагрузки
Время ≤ 2 мс
Время реакции при переключении выхода (установление выходного уровня в пределах ±1,0% от номинального значения при резистивной нагрузке)
Переключение вверх, полная нагрузка 0,15 с
Переключение вниз, полная нагрузка 0,15 с
Переключение вниз, без нагрузки 2 с
Время реакции на команду 55 мс
Компенсация при дистанционном считывании
При падении напряжения на подводящих проводах 5 В
Защита от перенапряжения
Диапазон 5 - 165 В
Погрешность 1,5 В
Выходные пульсации и помехи
Постоянный ток, СКЗ 35 мА
Разрешение при программировании, разрешение при измерении
Напряжение 18 мВ
Ток 1,2 мА
Погрешность отображения на передней панели (4 десятичных разряда; ±1 отсчет)
Напряжение 0,75 В
Ток 0,050 А
Изоляция выходных клемм
Источники питания от 80 до 600 В На выходных клеммах не должно быть напряжения больше ±600 В постоянного тока относительно других клемм или заземления
Запоминаемые/вызываемые состояния
Число ячеек энергозависимой памяти 16
Аналоговое программирование (выходного напряжения и тока)
Входной сигнал Устанавливается пользователем; от 0 до 5 В/от 0 до 10 В для программирования от нуля до значения полной шкалы
Входное сопротивление Устанавливается пользователем; от 0 до 5 кОм/от 0 до 10 кОм для программирования от нуля до значения полной шкалы
Возможности интерфейсов
GPIB Интерфейс, совместимый со стандартами SCPI ; 1993, IEEE 488.2
USB 2.0 Требуются библиотеки ввода;вывода Agilent I/O Library, версия L.01.01
10/100 LAN Требуются библиотеки ввода;вывода Agilent I/O Library, версия L.01.01
Web-сервер Встроенный Web-сервер требует Web-браузера, такого как Internet Explorer 5+ или Netscape 6.2+.
Условия окружающей среды
Условия эксплуатации Внутри помещений, категория установки II (для входа переменного тока), степень загрязнения 2.
Диапазон рабочих температур - от 0 °C до 40 °C при полной нагрузке.
Температура хранения от -20 °C до 70 °C
Относительная влажность от 30 до 90%(без конденсации)
Высота над уровнем моря
До 3000 метров.
Выше 2000 метров выходной ток уменьшается на 2%/100 м
Выше 2000 метров максимальную температуру окружающей среды следует снижать на 1 °C/100 м
Вход сети питания переменного тока
Номинальное входное напряжение 100 – 240 В переменного тока; 50/60 Гц
Входной ток 21 A при 100 В переменного тока (номинальное значение); 11 A при при 200 В переменного тока (номинальное значение)
Диапазон входного напряжения от 85 до 265 В переменного тока; частота от 47 до 63 Гц.
Коэффициент мощности 0,99 при номинальном входном напряжении и номинальной выходной мощности
Коэффициент полезного действия 77% – 88%
Бросок тока
Последовательное и параллельное соединение выходов
Параллельное соединение В режиме master/slave (главный/подчиненный) можно соединить до 4 источников питания.
Последовательное соединение Можно последовательно соединить 2 источника питания.
Общие данные
Габаритные размеры (за исключением соединителей и ручек) 43,6х422,8х432,8 мм
Масса 8,5 кг
  • Источник питания N5770A;
  • Руководство по эксплуатации.
