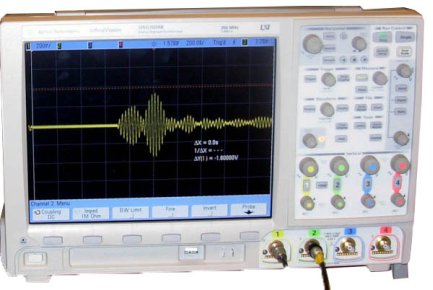

DSO7034B Осциллограф цифровой запоминающий (4 канала; 350 МГц)


DSO7034B Осциллограф цифровой запоминающий (4 канала; 350 МГц)
Логотип Agilent Technologies
Цена: 936 000 руб
936000 RUB
Доставка по всей России
Гарантийные обязательства
Производитель: Agilent Technologies (США)
Количество каналов: 4
Пропускная полоса: 350 МГц
  • Описание
  • Характеристики
  • Комплектация

DSO 7034 B Осциллограф цифровой запоминающий предназначен для осуществления измерений, невозможных с использованием обычного оборудования. Он обладает полосой пропускания в 350 МГц и отличается способностью фиксировать все операции, осуществляющиеся с его помощью. Прибор позволяет вычислить наличие явлений непостоянного характера, осуществить вычислительные действия различного характера, выявить наличие сигналов разного типа. Коэффициенты отклонения минимальны, что позволяет получить качественно выполненные измерения, пригодные для дальнейшей обработки прочим оборудованием.

Общие характеристики
Число каналов 4
Полоса пропускания 350 МГц
Макс. частота дискретизации 2 Гвыб/c
Макс. входное напряжение 400 В (напряжение пост. тока + пик. значение напряжения переменного тока)
Разрешение 8 бит
Режим высокого разрешения 12 бит при коэфф"те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c
Коэффициенты отклонения от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом)
Глубина памяти 8 Мвыб (стандарно)
Коэффициенты развертки от 2 нс/дел до 50 с/дел
Обнаружение пиков 500 пс
Система запуска
Источники каналы 1, 2, 3, 4, сеть, внешний, каналы D15"D0 (устанавливаются пользователем)
Режимы По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS-232/UART доступны при покупке опций приложений) /td>
Дисплей Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм)
768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости
Измерения
Автоматические Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов.
Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов.
Частотомер Встроенный частотомер (5 десятичных разрядов) по любому из каналов.
Может измерять частоту до значения полосы пропускания осциллографа.
Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц
Курсоры Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY)
Математические функции Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень.
Запоминающие устройства
Тип Хост-порты USB 1.1 на передней и задней панелях
Форматы изображений и данных осциллограмм BMP или PNG, значения X и Y (время/напряжение) в формате CSV
Стандартные порты USB 2.0 для высокоскоростных устройств, два хост"порта USB 1.1, 10/100"BaseT LAN и XGA видеовыход
Встроенная справочная система Доступна на 11 языках, в том числе и русском.
Гарантийный срок 3 года
Габаритные размеры 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята
Масса без упаковки 5,9 кг
  • Осциллограф DSO7034B;
  • Руководство по эксплуатации.
